作用
由于油分離器不能把潤滑油全部分離出去，總有一小部分潤滑油進入制冷系統的設備中，然后再由集油器在低壓下向外界放油。

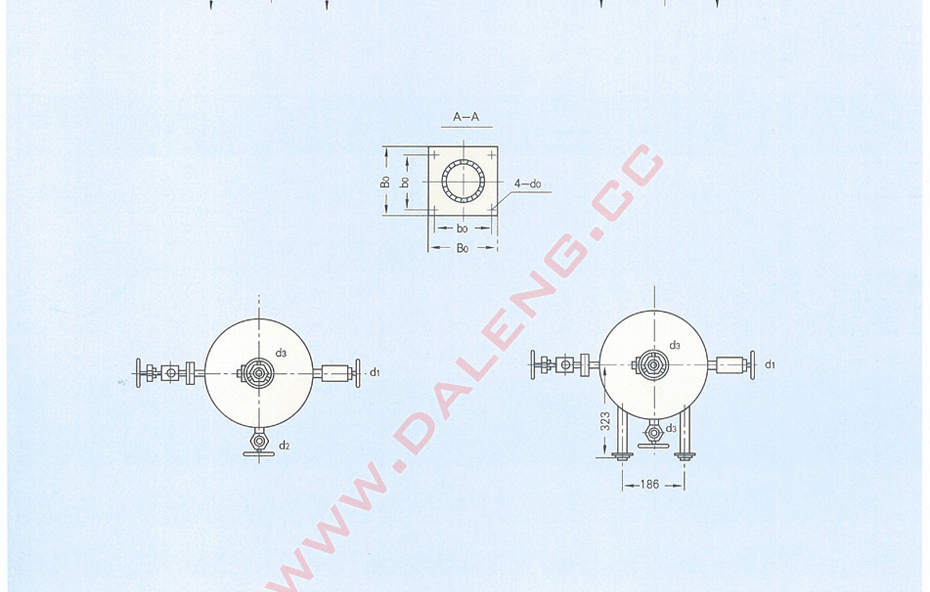

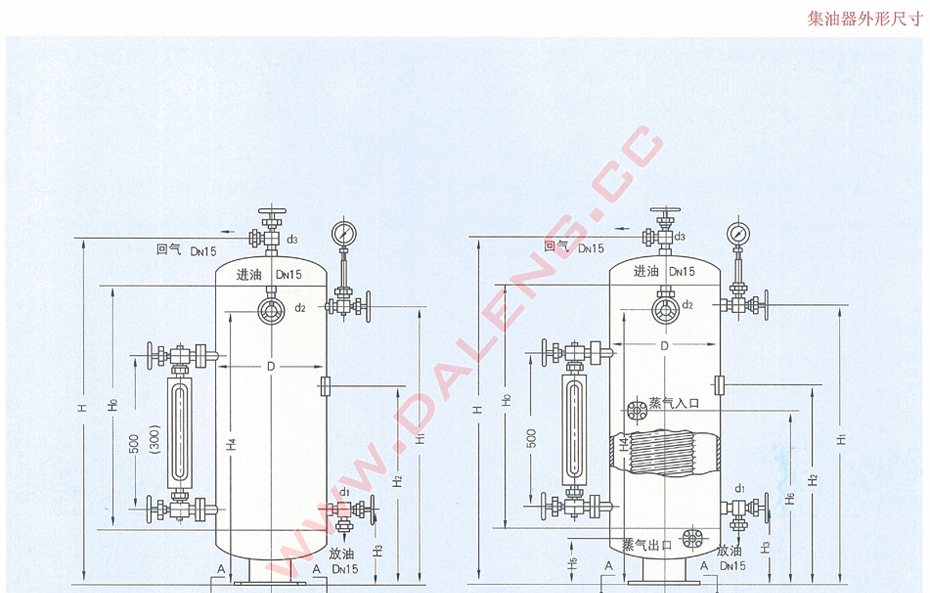

結構

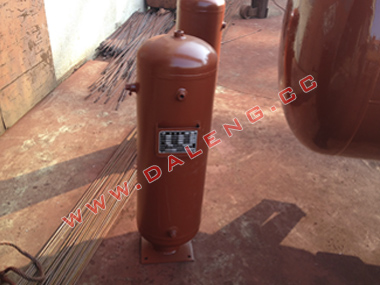

立式容器。主體為圓柱形簡體及上、下兩個橢圓形封頭焊接成一體所組成。上封頭有一抽氣閥、側面上部有壓力表，在直筒部分側面設有泊位計，底部有一放油閥。容量較大的集油器的內部尚裝有加熱用的蛇形盤管，通以熱水蒸氣，以便加熱后使油中所含的氨溢出。

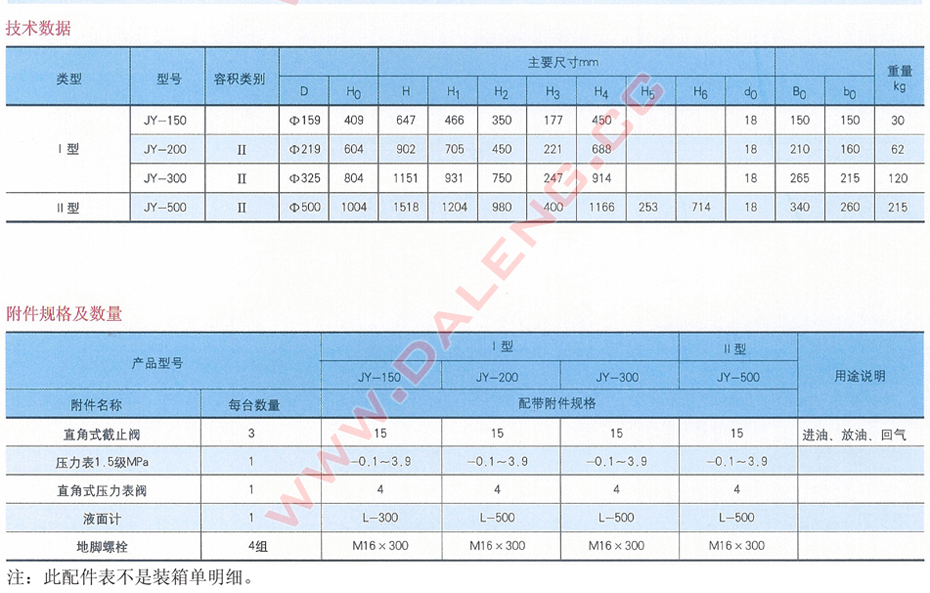

設計壓力與試驗壓力
試驗壓力:水壓試驗: 2.5MPa
氣密試驗: 2MPa
設計壓力: 2MPa
|
|
