氨制冷系統中的貯存設備
作用
由冷凝器所凝結的液態制冷工質，如不能及時排出，則必然占據冷凝器的一定容積，相應的減少了冷凝器傳熱面積，使冷凝壓力升高，影響制冷效果。故在制冷系統中設貯液器，用來貯存來自冷凝器的高壓液態制冷工質、并保證供應和調節有關設備的液態制冷工質的循環量。貯氨器還能起液封作用，能防止高壓系統氣態制冷工質串到低壓系統中去。
結構

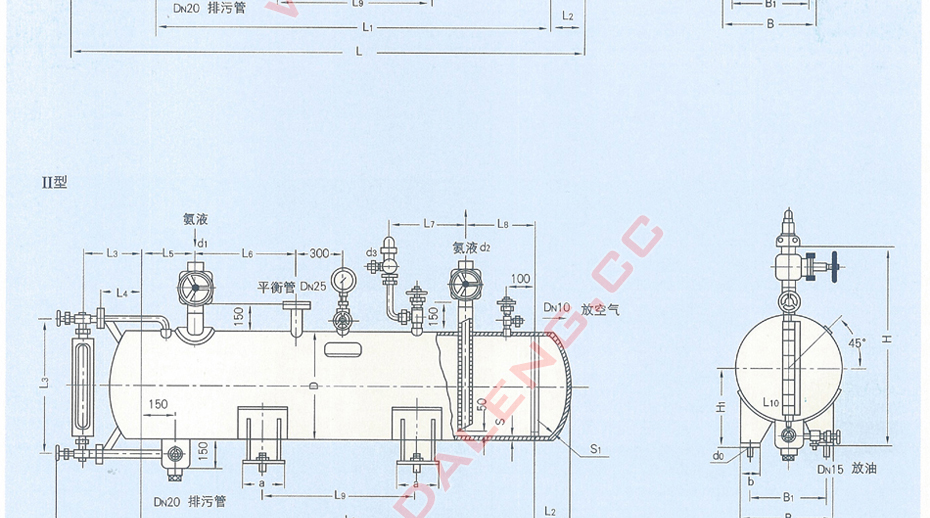

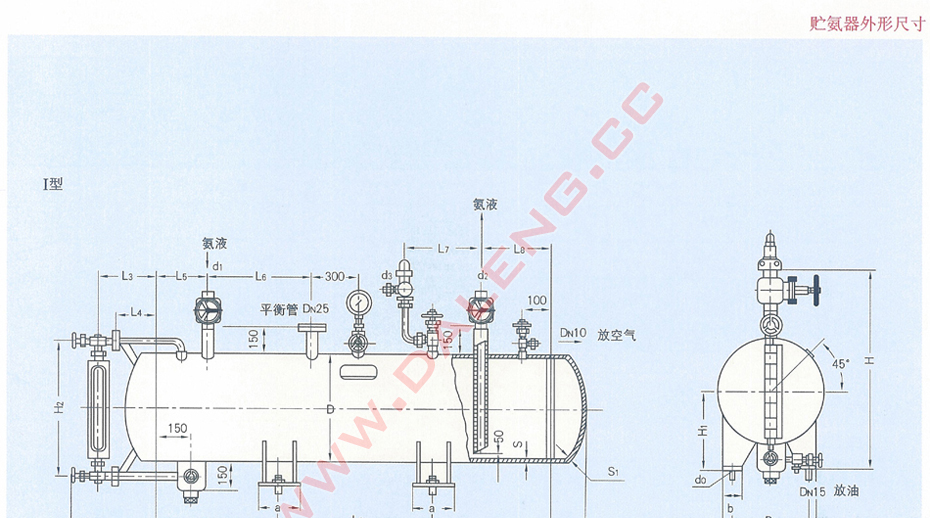

臥式筒形容器，圓筒形的殼體兩端為橢圓形封頭所封閉，構成本設備的貯存容積。容器的一端設有液位指示器，圓筒的一端頂部有進液接管、另一端設有一伸到距底50mm 的出液管，出液管口在容器的上方。容器底部有一排污管(兼集油器作用) ，其上設有一放油閥。容器上還裝有平衡接管、放空氣閥、壓力表和安全閥。
設計壓力與試驗壓力
試驗壓力:水壓試驗: 2.5MPa
氣密試驗: 2MPa
|
|
